如何處理小流量液體？2/5
第2篇：流量計選型貼士在該系列博客的第一篇，我們講到對于（超）小液體流量，過程或環境條件中的微小干擾會對流量穩定性產生很大影響。第二篇博客旨在幫助小流量系統用戶優化其系統的穩定性和操作性能，基于Bronkhorst多年來累積的經驗，提供有關尺寸、材料選擇和操作步驟的提示和建議。 小流量流體系統的核心是液體流量計或控制器。決定哪種儀表類型更適合小流量應用在很大程度上取決于對準確性和穩定性的要求。難以控制的環境或介質條件在選擇適合的解決方案時也起著重要作用。 |
 |
如何選擇液體流量計或控制器？在Bronkhorst產品系列中，多款熱式和科里奧利流量儀表適合（超）小液體流量應用。熱式和科氏儀表工作原理不同，使其適用于不同的應用、要求和條件。在基于熱式原理的質量流量儀表中，沿毛細管的兩個位置之間產生恒定的溫差。當液體流經時，維持此溫差所需的能量與質量流量成正比。了解詳情 在基于科里奧利測量原理的流量計中，流經小直徑管的液體使管子扭曲，通過扭曲幅度直接測量通過管子的質量流量。此外，由此產生的管子振動頻率的變化與介質密度成正比。了解詳情 |
|

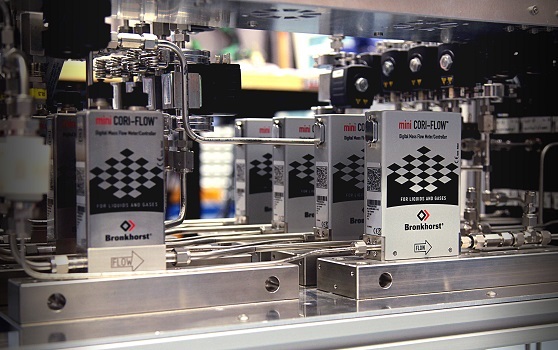

 安裝中的科里奧利流量計，mini CORI-FLOW ML120系列 |
|
|
 |
|
小貼士貼士1：選擇適合過程和環境條件的流量計或控制器基于熱式的μ-FLOW?和?LIQUI-FLOW儀表可處理高達2 g/h到5g/h的小流量液體?；诳评飱W利的mini CORI-FLOW ML120質量流量計的最大滿量程流量為200 g/h，也可輕松縮小到最小滿量程5 g/h，保持相同的相對精度?？蓽y最小流量為50 mg/h。 |
貼士2：為流體系統提供穩定的（入口）壓力流量控制器高度穩定的入口壓力是穩定小流量液體的前提。通常使用兩種方法：使用氣體對液體加壓的壓力容器或使用泵。 |
貼士3：對于壓力容器，盡量減少要處理的液體中包含溶解的氣體溶解在液體中或者沿著液體移動流動的空氣或其他氣泡，對流動穩定性有負面影響。為此：
|
貼士4：選擇壓電閥以準確控制小流量液體壓電閥的快速響應、內部體積小和發熱低在使用氣體對液體加壓時尤其有利。對于高于5 bar的工作壓力，可選擇電磁閥。建議將流量控制器的儀表部分安裝在閥門和工藝之間。 |
貼士5：保持流量裝置和工藝之間的內部體積盡可能小為了最大限度地減少填充時間并限制外部干擾。為此：
|
貼士6：操作前吹掃系統這對于撬塊方案尤其重要。連接所有儀表之后先吹掃再開始控制或測量。Bronkhorst撬塊包含吹掃裝置。 |
請繼續關注第3、4和5部分后續博客我們將重點介紹使用壓力容器或泵的小流量液體供應，并提供有關如何管理外部條件的更多詳細信息。選擇良好的流量裝置很重要，了解其如何影響應用過程也同樣重要。 |
