應用案例 A052-CM01

高壓催化

催化劑用于加速化學反應而實際不被消耗。因此，少量催化劑就足以獲得大量的反應產物。
固體催化劑通常為小而多孔的顆粒，小體積但內部面積大。內部表面含有發生反應的活性位點。氣態或液體化學物質擴散到這些顆粒的空隙中，并在活性位點催化反應，隨后反應擴散到顆粒外。這些反應通常發生在極端工況下。

某能源研究機構調研碳?xì)浠衔锘旌衔锓翘囟ù呋幕瘜W(xué)反應。反應器在高溫高壓下運行，Bronkhorst為其提供在高壓條件下小流量注入化學物質的解決方案。

應用要求

客戶要求高壓下簡單可靠的液體流注入方案。液體注入在30到60bar壓力下進行，要求流量穩定且無脈動。此外，液體流量需要準確地控制，且須知道實際注入量。

重要議題

  • 高壓下小液體流量
  • 無脈動
  • 注入液體監測

工藝方案

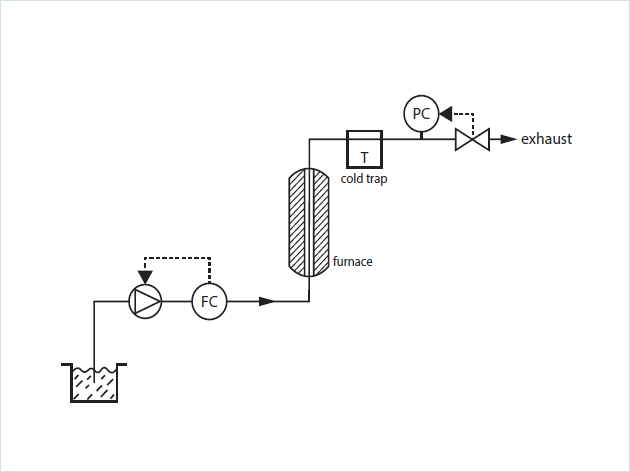

此方案包含科氏質量流量計（其控制著反應堆入口側的HPLC活塞泵）和出口端獨立運行的背壓控制器。大量數據和實踐驗證，科里奧利質量流量計(mini CORI-FLOW ML120)穩定而又準確。WADose HPLC泵提供穩定的流量，無脈動。HPLC泵和質量流量計可組合成為質量流量控制器。由于泵是作為執行器，所以控制閥并非必需。

此泵適用于上游側最大粘度40 mPa.s，工作溫度最高70 °C。含有小顆粒催化劑的反應器爐子溫度則要高得多。反應器管出口處的壓力須保持在高值。出口側有一個疏水器用于冷凝水或油和P-502C連同控制閥F-033C組成的背壓控制器，可以處理高達400bar的壓差并排氣至大氣壓。

壓力控制器可穩定控制氣體和液體流量。特別是在極小的流量下，此壓力控制器比機械式泄壓裝置具有更好的控制性能。排氣用于去除反應中產生的氣體。泵有三種控制模式:壓力、體積流量(僅限活塞速度受控)和質量流量。質量流量模式可定制特供，化學從業者覺得很方便。由于直接控制流量，所以注入到反應過程里的確切數量可知可控?？刂坪捅O(jiān)測通過數字接口實現。質量流量測量值、設定值、密度、溫度和累計值都可通過單個數字接口查看。
